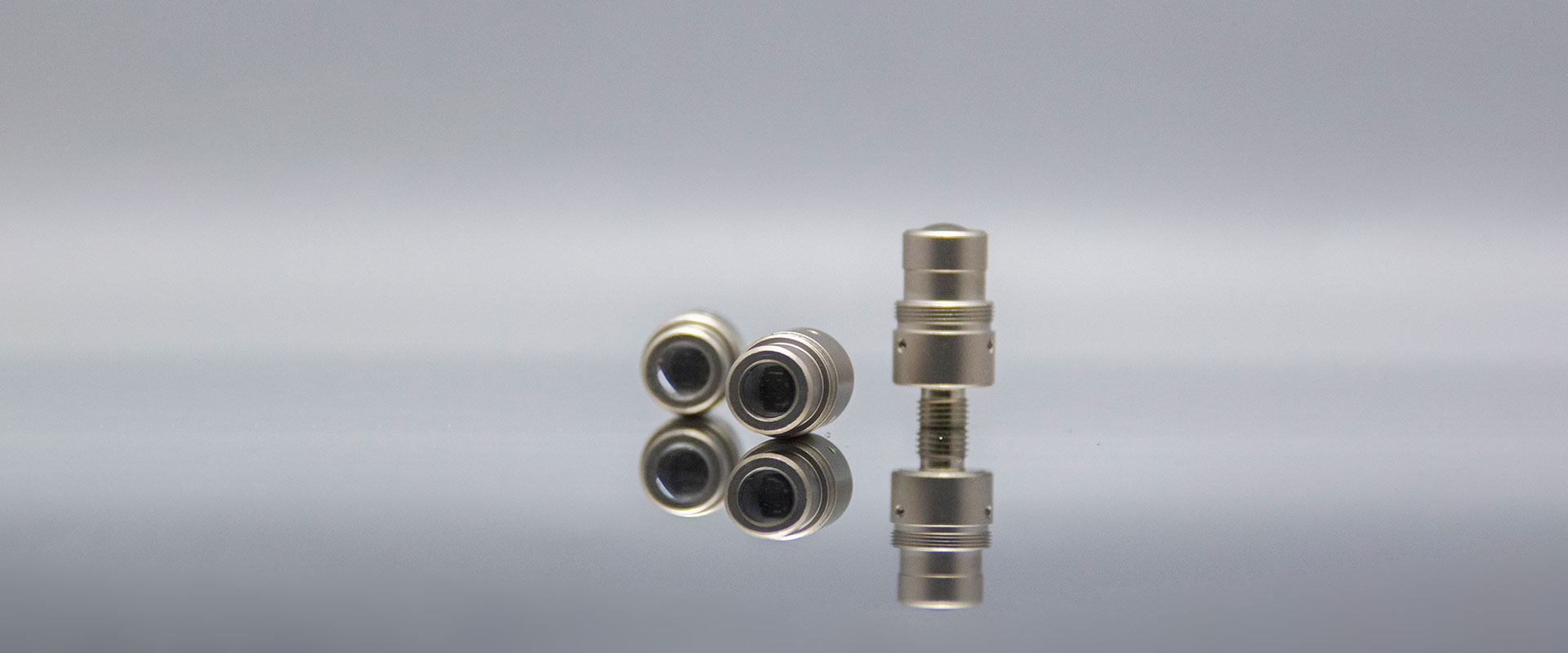

RL-OL系列光纖聚焦鏡采用兩個非球面透鏡組合，以不同的放大倍率聚焦從光纖中發出的光束，得到相對光纖芯徑不同倍率尺寸的聚焦光斑。每個非球面透鏡都鍍有寬帶增透膜：R<1%@600-1050nm，從而盡可能降低表面反射引起的損耗。光纖聚焦鏡標準產品為SMA905光纖接口，計波長為808nm，可提供6種放大倍率，它們結構緊湊，方便集成到己有的裝置中。聚焦鏡的鏡筒上帶有M12X0.5外螺紋，通過安裝轉接件可兼容于標準Φ25.4mm光學調整架。如果用戶對放大借率、 光纖接口或其他使用波長有定制需求， 請聯系我們了解更多信息。
參數
| 型號 | CL808-FFM0.7 | CL808-FFM1.0 | CL808-FFM1.3 | CL808-FFM1.6 | CL808-FFM2.0 | CL808-FFM2.3 |
| 設計波長/nm | 808 | 808 | 808 | 808 | 808 | 808 |
| 倍率 | 01:00.7 | 1:01 | 01:01.3 | 01:01.6 | 01:02.0 | 01:02.3 |
| 透過率/% | ＞96 | ＞96 | ＞96 | ＞96 | ＞96 | ＞96 |
| 工作距離WD/mm | 5 | 5 | 6.8 | 5 | 7.2 | 6.3 |
| 鏡筒外徑D/mm | 12 | 12 | 12 | 12 | 12 | 12 |
| 鏡筒長度L/mm | 27.7 | 25.8 | 27.8 | 22.8 | 22 | 25.1 |
| 最大芯徑/mm | 400 | 400 | 400 | 400 | 400 | 400 |
| 數值孔徑 | 0.22 | 0.22 | 0.22 | 0.22 | 0.22 | 0.22 |
| 外螺紋 | M12ⅹ0.5 | M12ⅹ0.5 | M12ⅹ0.5 | M12ⅹ0.5 | M12ⅹ0.5 | M12ⅹ0.5 |
| 光纖接口 | SMA905 | SMA905 | SMA905 | SMA905 | SMA905 | SMA905 |
尺寸圖
 |  |
